Yangzhou Aiweite Electromechanical Co., Ltd. costruisce gruppi elettrogeni diesel di tipo aperto da 10 kVA a 2500 kVA su un unico telaio di base integrato, combinando motoe, alternatore, radiatore e controller in una piattaforma di installazione fissa. Come una Cina Produttore di gruppi elettrogeni diesel di tipo aperto , forniamo queste unità per locali generatori di fabbriche, siti industriali e minerari, progetti su campi remoti e centrali elettriche centrali dove la ventilazione è disponibile e i limiti di rumore sono moderati.
Cosa comprende un gruppo elettrogeno diesel di tipo aperto

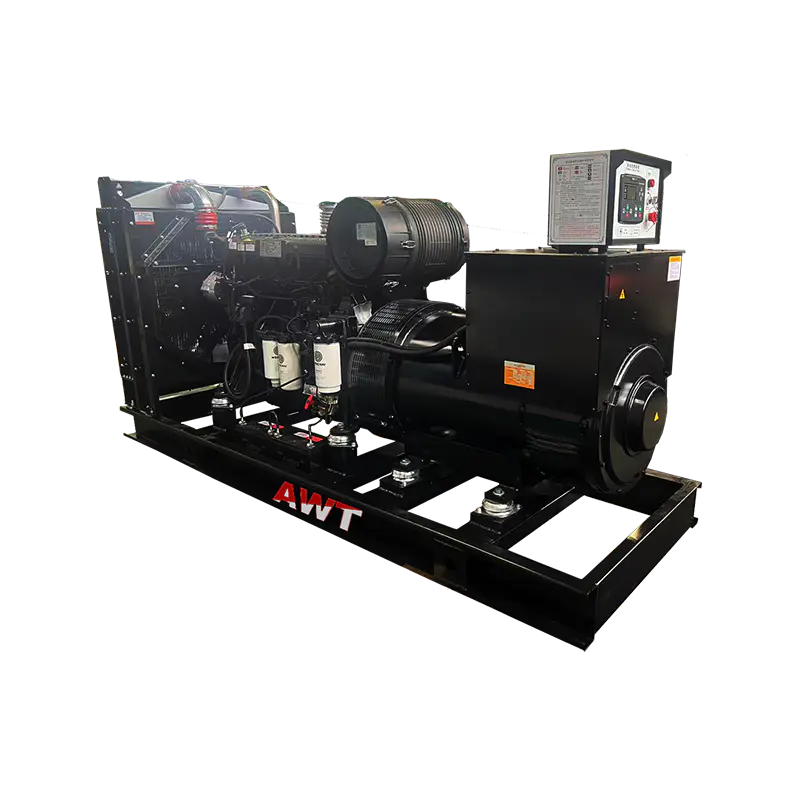

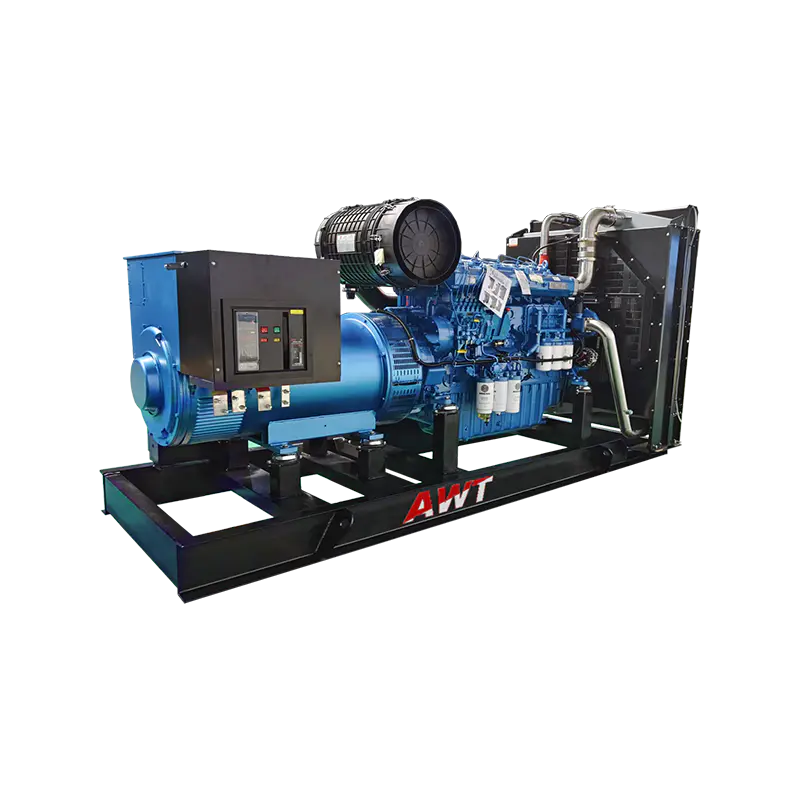

Un gruppo di tipo aperto è la configurazione standard del gruppo elettrogeno senza tettoia silenziosa o involucro esterno. Il motore, l'alternatore, il radiatore, il controller e il telaio di base rimangono completamente esposti, mantenendo brevi i percorsi del calore e consentendo al personale di manutenzione un accesso diretto a ogni punto di manutenzione. La struttura è adatta all'installazione interna fissa o a posizioni esterne ben ventilate e protette da una tettoia separata.
Poiché non vi è alcuna recinzione che limiti la disposizione, il telaio aperto riserva spazio per serbatoi di carburante più grandi, armadi di controllo paralleli e moduli di monitoraggio remoto. Questa espandibilità è il motivo per cui le unità di tipo aperto vengono comunemente selezionate per le centrali elettriche multi-unità e per progetti che potrebbero aggiungere capacità nelle fasi successive.
Gamma di potenza e opzioni del motore

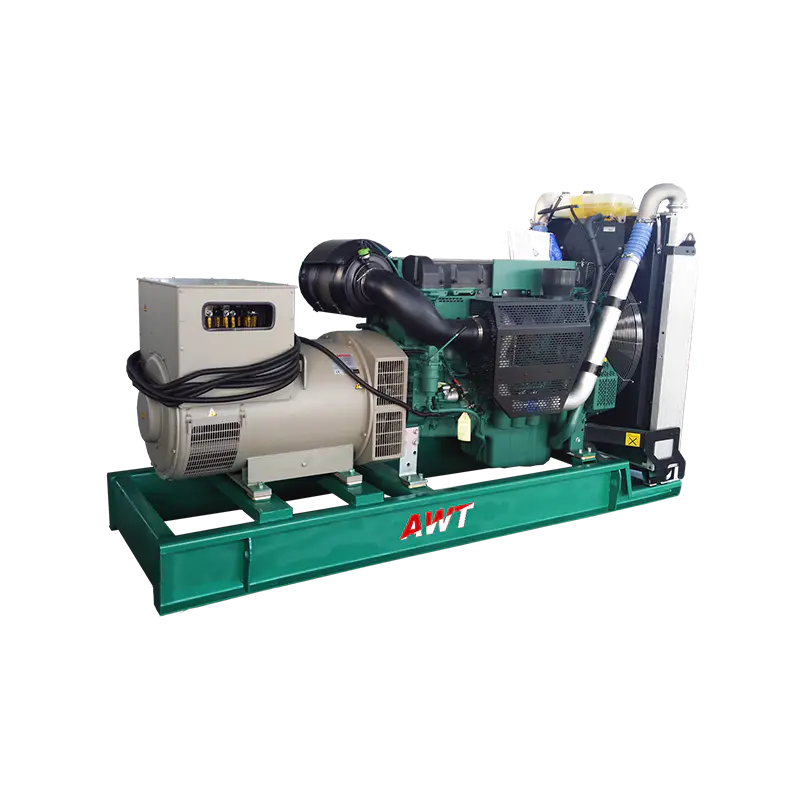

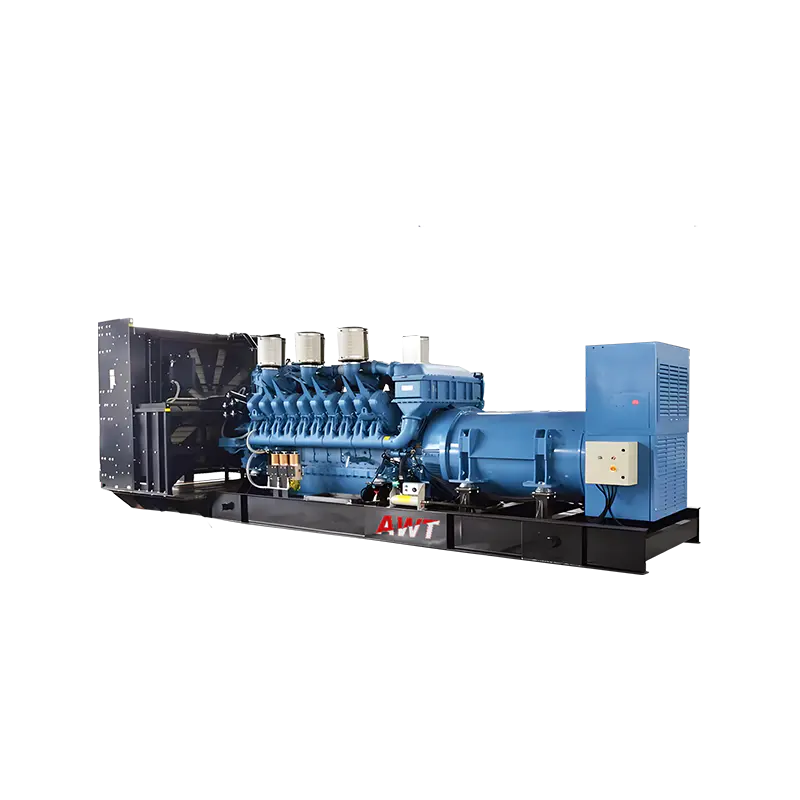

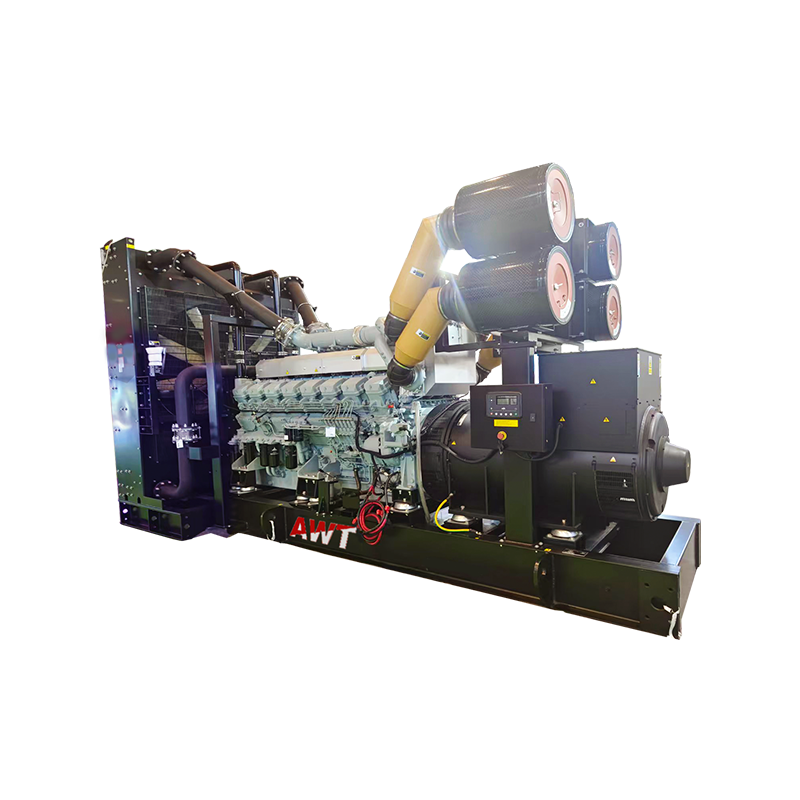

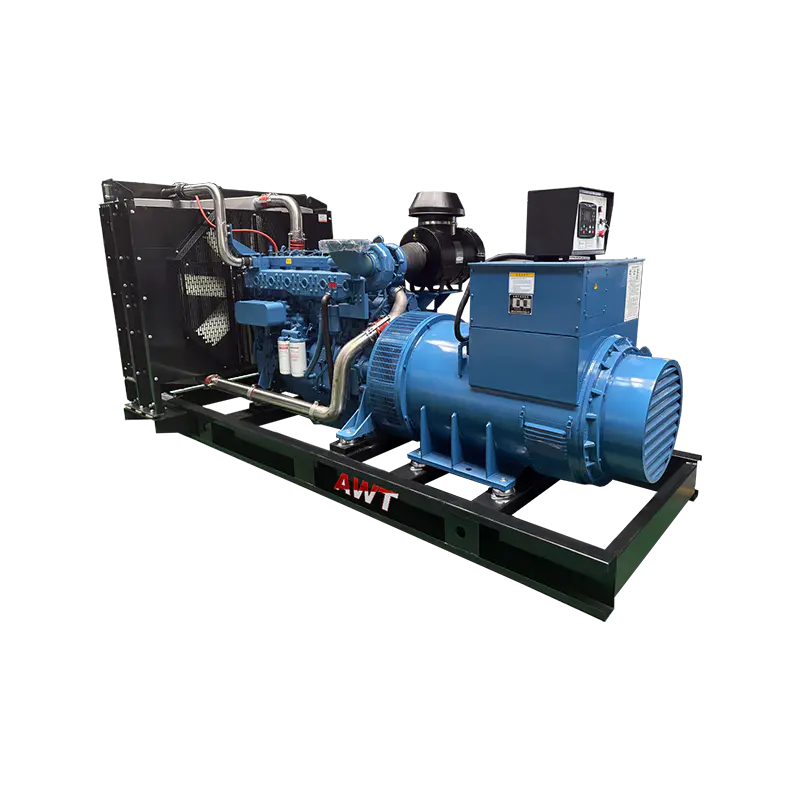

La nostra gamma di tipo aperto copre da 10 kVA a 2500 kVA. In questo arco di tempo assembliamo set di motori Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC e Mitsubishi, abbinati ad alternatori e controller selezionati per la tensione, la frequenza e il profilo di carico richiesti.
| Banda di potere | Tipica applicazione di tipo aperto | Focus sulla configurazione |
| 10 – 100kVA | Officine, piccoli impianti, stand-by per edifici commerciali | Telaio di base compatto, pannello di avvio manuale o automatico |
| 100 – 400kVA | Parchi industriali, strutture comunali, impianti di trasformazione | Integrazione AMF/ATS, opzioni di serbatoio del carburante più grandi |
| 400 – 1000kVA | Miniere, impianti chimici, cantieri remoti | Telaio di base per carichi pesanti, predisposizione per il monitoraggio remoto |
| 1000 – 2500kVA | Centrali elettriche, funzionamento in parallelo di più unità | Controllo parallelo, condivisione del carico, sincronizzazione dei pannelli |
La scelta del motore è adattata al profilo di servizio. Il servizio di standby, l'alimentazione primaria e il funzionamento continuo pongono esigenze diverse in termini di capacità di raffreddamento, disposizione del sistema di alimentazione e risposta del regolatore, quindi confermiamo il punto di lavoro prima di fissare il modello del motore.
Dove i set di caratteri aperti si adattano meglio
- Locali generatori fissi interni: fabbriche, parchi industriali e strutture comunali con misure di ventilazione e riduzione del rumore in loco.
- Siti industriali e minerari: miniere, impianti chimici e officine di lavorazione dove le restrizioni sul rumore sono allentate e il flusso d'aria è buono.
- Progetti sul campo remoto: cantieri edili, ingegneria autostradale e ferroviaria dove l'accesso per la manutenzione conta più dell'apparenza.
- Centrali elettriche: installazioni di grandi dimensioni che utilizzano più unità in parallelo, dove i telai aperti semplificano l'ispezione e l'espansione della capacità.
- Progetti di personalizzazione: lo spazio interno riservato supporta aggiornamenti a prova di esplosione, anticorrosione e serbatoi di carburante di grandi dimensioni.
Le unità di tipo aperto non sono destinate a luoghi sensibili al rumore come comunità residenziali, scuole o ospedali e richiedono un riparo separato se installate all'aperto. Ove ricorrano tali condizioni, il ns Gruppi elettrogeni diesel di tipo silenzioso or Gruppi elettrogeni diesel di tipo container fornire l'apposita custodia.
Specifiche che modellano la configurazione
I set di tipo aperto sono specificati in base al punto di lavoro elettrico e termico anziché in base alle dimensioni dell'involucro. I seguenti parametri determinano la build finale:
- Potenza e servizio nominali: potenza nominale standby, prime o continua in kVA e kW alla temperatura ambiente del sito.
- Voltaggio e frequenza: 380–415 V/50 Hz, 440–480 V/60 Hz o altre combinazioni richieste, con opzioni di alternatore ricollegabile.
- Raffreddamento: raffreddamento montato su radiatori adattato alle condizioni ambientali, con disposizione di radiatori remoti dove la disposizione della stanza lo richiede.
- Controllo e protezione: quadri di controllo manuali, con avvio automatico, AMF o parallelo con il set di protezione richiesto dall'installazione.
- Autonomia carburante: serbatoio di base o serbatoio giornaliero separato, dimensionato per le ore di funzionamento richieste tra un rifornimento e l'altro.
- Scarico e ventilazione: percorso dei gas di scarico, selezione del silenziatore e dimensionamento dell'aspirazione/scarico dell'aria ambiente in coordinamento con i servizi dell'edificio.

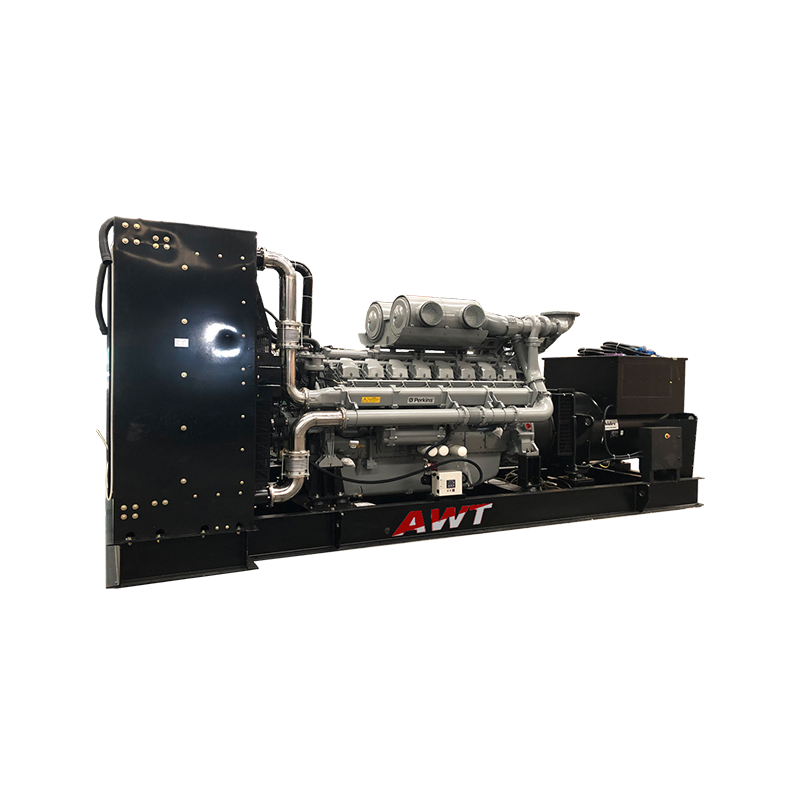

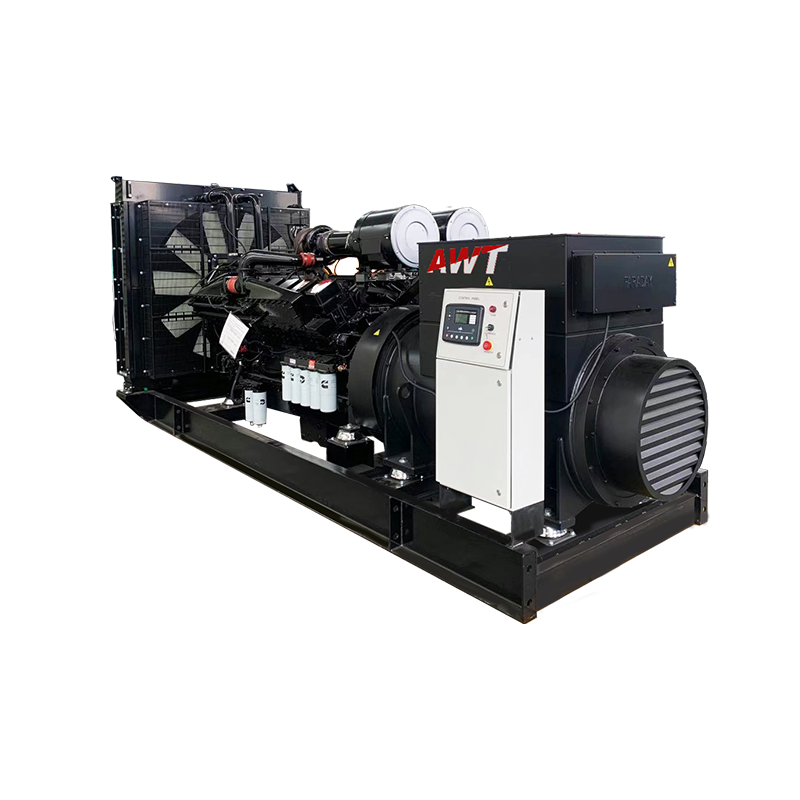

I set sono assemblati secondo gli standard industriali ISO 8528. Laddove un progetto richiede una marca di motore specifica, costruiamo attorno alla piattaforma corrispondente, incluso Gruppi elettrogeni diesel alimentati da Cummins e gruppi elettrogeni diesel alimentati da Perkins.
Controlli, automazione e funzionamento in parallelo
Le centrali di controllo sono configurate in base all'interfaccia di linea richiesta. Un pannello di avvio automatico di base copre l'avvio e lo spegnimento in caso di mancanza di rete; un pannello AMF aggiunge la commutazione automatica del trasferimento; un pannello parallelo aggiunge sincronizzazione, condivisione del carico e avvio/arresto dipendente dal carico per stazioni con più unità.
I moduli di monitoraggio remoto possono essere aggiunti al telaio aperto senza modificare la custodia, consentendo la successiva integrazione con i sistemi di gestione dell'edificio o SCADA. Confermiamo il protocollo di comunicazione, l'impostazione degli allarmi e i punti di misurazione prima della costruzione del pannello.
Installazione, messa in servizio e accettazione
I set di tipo aperto vengono forniti su un telaio di base integrato con supporti antivibranti. L'installazione richiede una base piana, un'adeguata ventilazione della stanza, un percorso di scarico nell'atmosfera e un corretto ingresso dei cavi al pannello di controllo. Forniamo disegni dimensionali e informazioni sui terminali in modo che il team del sito possa preparare in anticipo le fondazioni e i percorsi dei cavi.
La messa in servizio comprende test a vuoto e a carico, verifica delle impostazioni di protezione, controlli del regolatore e della regolazione della tensione e, ove applicabile, test di condivisione del carico in parallelo. La documentazione di accettazione segue il programma di test concordato e i manuali di funzionamento e manutenzione vengono forniti con l'unità.
Controllo di qualità attraverso la produzione
Aiweite produce e installa gruppi elettrogeni da 1 kVA a 2500 kVA dal 2008. Attrezzature di produzione avanzate e una rigorosa gestione della qualità vengono applicate durante tutta la produzione in modo che ciascun set soddisfi gli standard internazionali applicabili. I componenti del motore, dell'alternatore e del controller vengono controllati rispetto alla configurazione confermata prima dell'assemblaggio e ogni set completato viene eseguito prima della spedizione.
Manutenzione e assistenza
La struttura aperta è il principale vantaggio in termini di manutenibilità: filtri, cinghie, tubi, sensori e collegamenti elettrici sono raggiungibili senza rimuovere i pannelli. I controlli giornalieri, il cambio dell'olio e dei filtri, l'ispezione del liquido di raffreddamento e la manutenzione della batteria seguono il programma del produttore del motore e la disposizione esposta riduce i tempi di ricerca dei guasti.
Il supporto dei pezzi di ricambio segue le piattaforme del motore e dell'alternatore utilizzate nella costruzione. Conserviamo il registro della configurazione per ciascun set in modo che le parti di ricambio possano essere identificate dal numero di serie.
Informazioni che utilizziamo per configurare la tua soluzione
Per preparare una configurazione e un preventivo, lavoriamo dai dati del progetto riportati di seguito. Gli elementi mancanti vengono confermati durante la revisione tecnica anziché presupposti.
- Potenza nominale richiesta, classe di servizio e temperatura ambiente del sito
- Tensione, frequenza, fase e se l'alternatore deve essere ricollegabile
- Marca del motore preferita, se specificata, ed eventuali requisiti sulle emissioni
- Modalità di controllo: manuale, avvio automatico, AMF, monitoraggio parallelo o remoto
- Obiettivo di autonomia del carburante e disposizione del serbatoio
- Ambiente di installazione, vincoli di ventilazione e scarico
- Altitudine del sito, condizioni sismiche o di corrosione che influiscono sui materiali
- Requisiti di documentazione, test e accettazione
Domande frequenti
È possibile installare un set di tipo aperto all'esterno?
Non direttamente. I componenti esposti non hanno protezione da polvere, pioggia o sole, quindi un'installazione esterna necessita di un riparo dalle intemperie separato o di un interruttore verso un contenitore o un'unità di tipo silenzioso.
Quale gamma di potenza costruisci nella configurazione di tipo aperto?
Costruiamo set di tipo aperto da 10 kVA a 2500 kVA, con piattaforme di motori tra cui Cummins, Perkins, Weichai, Yuchai, Baudouin, MTU, Volvo, SDEC e Mitsubishi.
È possibile aggiornare l'apparecchio per il funzionamento in parallelo in un secondo momento?
SÌ. Il telaio aperto riserva spazio per armadi di controllo paralleli e apparecchiature di sincronizzazione, quindi un'installazione a unità singola può essere estesa a una stazione a più unità in una fase successiva.
Come viene gestito il rumore se il sito ha dei limiti?
I set di tipo aperto non hanno isolamento acustico. Laddove si applicano limiti di rumore, forniamo invece set di tipo silenzioso o di tipo container, oppure il sito fornisce un trattamento acustico per la sala del generatore.
Quale documentazione viene fornita con l'unità?
Ogni set viene consegnato con i manuali d'uso e manutenzione, un registro di configurazione e la documentazione di test concordata per il progetto.
